بۇ پۈتۈنلەي ئاپتوماتىك سىلىندىرلىق ئايلانما شامالدۇرغۇچ بىر يادرولۇق مەقسەتتە ياسالغان: ئالدىن - توقۇلما ، تاختا ئېلېكترود جىگدە ۋە ئايرىش ماتېرىيالىنى مۇكەممەل ، يېگانە مېدۇزىغا ئايلاندۇرۇش. ئۇ ئالدى بىلەن - كۆزگە چېلىقىدىغان ئېلېكترود تورى (بەتكۈچ ئاللىقاچان كەپشەرلەنگەن) ۋە ئايرىغۇچ پىلاستىنكىسىنىڭ ئېنىقسىزلىقىنى بىر تەرەپ قىلىدۇ ، پەقەت Anode ئەگمە ماشىنىسىلا ئەمەس. بۇ ماشىنىنىڭ ئۇل تېشى ئۇنىڭ ئۈچ - باسقۇچلۇق ئاپتوماتىك گىرۋەك يېتەكلەش تۈزۈمى - رەتسىز تۈزىتىش ، جەرياننى تۈزىتىش ۋە كىرىش - نۇقتىنى تۈزىتىش - بولۇپ ، بارلىق ماتېرىياللارنىڭ ماندېلغا يىغىلىشىدا نۇقسانسىز ماسلىشىشقا كاپالەتلىك قىلىدۇ. ئايلىنىش جەريانى ئېنىق ئۇزۇنلۇقتىكى رەڭ بەلگىسى سېنزورى تەرىپىدىن كونترول قىلىنىدۇ ، توپلاشتۇرۇلغان قىسقا - توك يولىنى تەكشۈرۈش سىستېمىسى ھەقىقىي - ۋاقىتتا يادرونى نازارەت قىلىدۇ. ئاپتوماتىك چېكىش ئاخىرقى قەۋەتنى كاپالەتلەندۈرىدۇ. چىقىرىش مىقدارى - دىن - قۇراشتۇرۇلغان سىلىندىرلىق يادرو بولۇپ ، ئالاھىدە ئىزچىللىق بىلەن ئىشلەپچىقىرىلىدۇ ھەمدە مېۋە - رولنىڭ قىسقا - توك يولى سىنىقى ئىقتىدارىغا ئىگە.
مودېل: SZO - W2670
ئۆلچىمى
1. ماتېرىيال ئۆلچىمى
|
Sr.No. |
Reel number |
كەڭلىك (mm) |
قېلىنلىقى (μm) |
ئۇزۇنلۇقى (mm) |
ماتېرىيالنىڭ ئەڭ چوڭ دىئامېتىرى (mm) |
رولنىڭ دىئامېتىرى (mm) |
|
Cathode |
1 |
33-68 |
110-300 |
550-1800 |
Φ400 |
Φ76.2 |
|
Anode |
1 |
34-69 |
110-300 |
550-1800 |
Φ400 |
Φ76.2 |
|
Diaphragm |
2 |
35-70 |
12-50 |
Φ350 |
Φ76.2 |
|
|
لېنتىنى توختىتىڭ |
1 |
10-60 |
25-50 |
Φ160 |
Φ76.2 |
2. ئايلىنىش ئۇسۇلى
ئۈچ - رېلىس يىڭنىسى - بېكەت ئايلانمىسى.
يىڭنىنىڭ دىئامېتىرى .53.5 (ياكى خېرىدارلارنىڭ ئۆلچىمى Ø3.0-Ø5.0)
قۇتۇپ قۇلىقىنىڭ سانى: 1 مۇسبەت ، 1 مەنپىي
قۇتۇپ قۇلىقىنىڭ تەسىرى: دىئافراگما قىسمىدىن 8-25 مىللىمېتىر
ئاكتىپ ۋە مەنپىي قۇتۇپ قۇلاقلىرى باتارېيە ھۈجەيرىسىنىڭ ئىككى تەرىپىدە
ئايلانما دىئامېتىرى 13mm (ياكى) دىن تۆۋەن ياكى باراۋەر 32mm دىن تۆۋەن ياكى تەڭ
3. پۈتۈن ماشىنىنىڭ مودېلنى يېشىش ۋە ئۆزگەرتىش ئۈچۈن 2-3H ئەتراپىدا ۋاقىت كېتىدۇ.
4. ئايلىنىش توغرىلىقى:
1 ، مۇسبەت ۋە مەنپىي تەخسە توغرىلاش: ± 0.3mm
2 ، مۇسبەت ۋە مەنپىي تەخسە ۋە دىئافراگما توغرىلاش: ± 0.3mm
3 ، ئىككى قەۋەت دىئافراگما توغرىلاش: ± 0.3mm
5.باشلاش ئىقتىدارى:
1. ئىشلەپچىقىرىش ئىقتىدارى
ئۈسكۈنىلەرنىڭ ئىشلەپچىقىرىش سۈرئىتى 22-25PPM900mm قۇتۇپ
2 ، مەشغۇلات نىسبىتى% 95 تىن چوڭ ياكى تەڭ
مەشغۇلات نىسبىتى={ئومۇمىي ئىشلەپچىقىرىش / (قوزغىتىش ۋاقتى - زۆرۈر تۇتۇپ قېلىش ۋاقتى) equipment ئۈسكۈنىلەرنىڭ نەزەرىيەۋى ئىشلەپچىقىرىش سۈرئىتى} × 100%,
زۆرۈر تۇتۇپ قېلىش ۋاقتى: - بولمىغان ئۈسكۈنىلەر سەۋەبىدىن كېلىپ چىققان چۈشۈش ۋاقتى ، مەسىلەن ماي قاچىلاش ، چېكىش ۋە باشقا ئىشلەپچىقىرىش تەييارلىق ۋاقتى . 3 ، لاياقەتلىك بولۇش نىسبىتى% 98 تىن يۇقىرى ياكى تەڭ.
ياخشى مەھسۇلات نىسبىتى=good ياخشى مەھسۇلاتلارنىڭ ئومۇمىي سانى / (ئومۇمىي ئىشلەپچىقىرىش - زۆرۈر تۇتۇپ قېلىش سوممىسى)】 × 100% (ناچار ماتېرىيال ئامىللىرىدىن باشقا)
مىقدارىنى ئازايتىش زۆرۈر ، - بولمىغان ئۈسكۈنىلەر كەمتۈك مەھسۇلاتلار كەلتۈرۈپ چىقارغان ئۈسكۈنە ئامىللىرى ، مەسىلەن لېنتا ناچار ، كىنونىڭ ئۇزۇنلۇقى ، قۇلىقى ناچار قاتارلىقلار.
مۇسبەت ۋە مەنپىي تەخسە جىددىيلىكى: 20N تەڭشىگىلى بولىدىغان (تەڭشىگىلى بولىدىغان) دىئافراگما جىددىيلىكى: 10N تەڭشىگىلى بولىدىغان (تەڭشىگىلى بولىدىغان)
ئۈسكۈنىلەرنىڭ تېخنىكىلىق پارامېتىرلىرى:
1 ، توك بىلەن تەمىنلەش: يەككە - باسقۇچلۇق AC220V ± 10% 50Hz
2 ، تەمىنلەش ھاۋا مەنبەسى: 0.5-0.7MPa (0.5MPa گاز بىلەن تەمىنلەش ، تەلەپتىكى ئېقىش سۈرئىتى 300NL)
3 ، مۇھىتنى ئىشلىتىش (JISB3502 غا ئاساسەن) مۇھىت تېمپېراتۇرىسىنى ئىشلىتىش: 0-55 گرادۇسلۇق قۇرۇتۇش ئۆيى
چاتقال گازى ياكى ئاسان يانىدىغان مۇھىت ، چاڭ-توزاننىڭ ناچار مۇھىتى بولماسلىقى كېرەك
4 ، ئۆلچىمى: ئۇزۇنلۇقى 2500mm × ئېگىزلىكى 2000mm × كەڭلىكى 1800mm (ئەمەلىي چوڭلۇقى ئاخىرقى لايىھەگە بويسۇنىدۇ)
5 ، تاشقى كۆرۈنۈش رەڭگى: كومپيۇتېر ئاق + قىزغۇچ سېرىق رەڭ (ياكى خېرىدارلار بەلگىلىگەن رەڭ ، رەڭلىك پالتا بىلەن تەمىنلەيدۇ)
6 ، ئېغىرلىقى: 2500Kg دىن تۆۋەن
7 ، قۇۋۋىتى: 12Kw
8 ، شاۋقۇن: 75db دىن تۆۋەن ياكى تەڭ (سۈمۈرگۈچ شامالدۇرغۇچنى ئۆز ئىچىگە ئالمايدۇ)

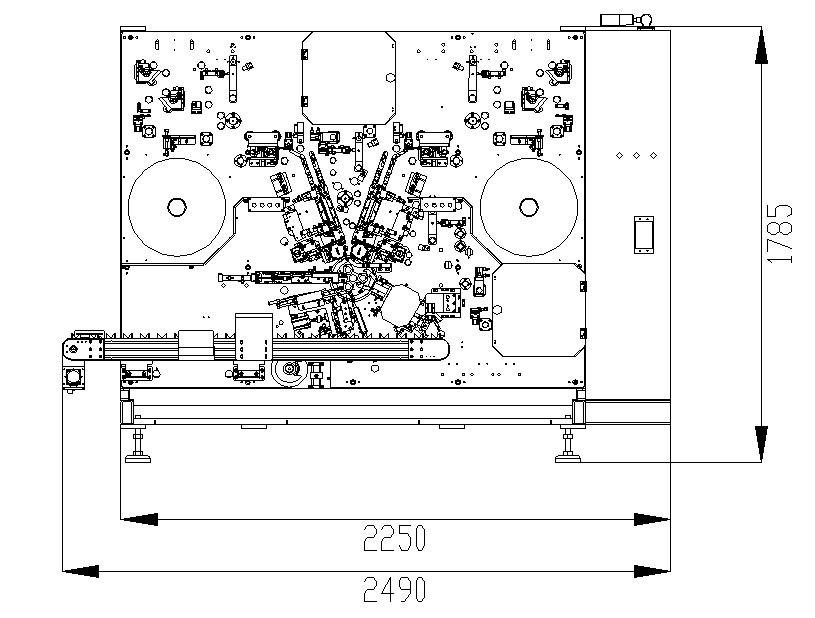

9. ئۈسكۈنىلەرنىڭ دىئاگراممىسى:
10, Eماشىنا ماتېرىياللىرىنىڭ تەلىپى:
1 ، مۇسبەت ۋە مەنپىي ئېلېكترود تاختىسى

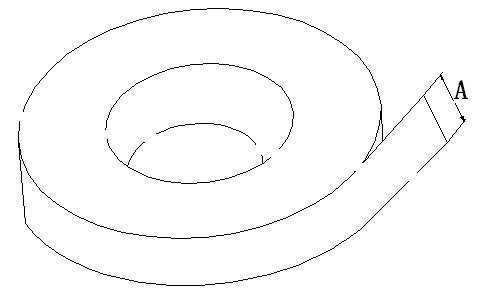

قۇتۇپنىڭ كەڭ يېرىلىپ كېتىشىگە بەرداشلىق بېرىش
1.1 ئېلېكترود سىرنىڭ كەڭلىك يۆنىلىشىدىكى قېلىنلىقنىڭ ئېغىشى
1.1 دولقۇن شەكلى ، ئېگىلىش ۋە ئۇرۇش
دولقۇن شەكلى (بارماق يۈزىدىكى كەمتۈكلۈك) يوق ، 0.2 / 500mm ئۇرۇش (قۇتۇپ پارقىراپ كەتكەندىن كېيىن زاپچاسلارنى كېسىش) ، يىلان ئېگىلىش خاتالىقى: قۇتۇپ پارچىسىنىڭ ئۇزۇنلۇقىدىكى يىلان ئېگىلىش خاتالىقى 1mm / 1m دىن تۆۋەن ياكى تەڭ.
2. دىئافراگما
2.1 سىيرىلىش كەڭلىكىگە بەرداشلىق بېرىش: .05 0.05mm ئىچىدە
2.2 دولقۇن شەكلى ، ئېگىلىش ۋە يوپكا شەكلى كەمتۈك مەھسۇلاتلارنىڭ كۆرۈنۈشلۈك ھۆكۈمىدىن چىقىرىۋېتىلىدۇ
ئاساسلىق ئۈسكۈنىلەرنىڭ سەپلىمىسى
|
ياق |
ئىسمى |
بىرلىك |
Quantity |
ماركا |
ئەسكەرتىش |
|
1 |
سېزىمچان ئېكران |
Set |
1 |
Kunlun Tongtai |
جۇڭگودا ئىشلەنگەن |
|
2 |
PLC كونتروللىغۇچ |
Set |
1 |
خۇيچۈەن |
جۇڭگودا ئىشلەنگەن |
|
3 |
تۈزىتىش ، ئوپتىك تالا سېنزورى |
Set |
12 |
ئاچقۇچ |
Japan |
|
4 |
Servo motor |
Set |
16 |
خۇيچۈەن ياكى تەتقىقات كونتروللۇقى |
جۇڭگودا ئىشلەنگەن |
|
5 |
Stepper motor |
Set |
7 |
ئۆگىنىش ۋە كونترول قىلىش |
جۇڭگودا ئىشلەنگەن |
|
7 |
ھاۋا سىلىندىر |
Set |
ئاز |
SMC ياكى AIRTAC |
ياپونىيە ياكى تەيۋەن |
|
8 |
توكلۇق نىسبەتتىكى كلاپان |
Set |
3 |
NNT |
جۇڭگودا ئىشلەنگەن |
|
9 |
Solenoid valve |
Set |
ئاز |
AIRTAC |
تەيۋەن. |
|
10 |
Ball screw |
Set |
12 |
TBI |
تەيۋەن. |
|
11 |
تۈز تۆمۈر يول |
Set |
ئاز |
شاڭخەي يىن |
تەيۋەن. |
|
12 |
قاتتىق دېتال / توشۇش |
Set |
ئاز |
NSK, HCH, etc. |
ئىمپورت ۋە دۆلەت ئىچى |
ئىختىيارى قوشۇمچە زاپچاسلار
|
ياق |
ئىسمى |
رەسىم سىزىش / ئۆلچىمى |
بىرلىك |
سانى |
|
1 |
specification |
Set |
1 |
|
|
2 |
قورال ساندۇقى |
Set |
1 |
|
|
3 |
يىڭنە سانجىش |
ئالتە دىيۇم |
Set |
1 |
|
4 |
ئالتە تەرەپلىك تەخسە قولى |
Pack of 7 |
Set |
1 |
|
5 |
تەڭشىگىلى بولىدىغان قاپارتما |
ئون ئىككى دىيۇم |
Set |
1 |
|
6 |
قوش - ئاخىرلاشتۇرغۇچ |
5.5 * 7 |
Set |
1 |
|
7 |
قوش - ئاخىرلاشتۇرغۇچ |
8 * 10 |
Set |
1 |
|
8 |
قوش - ئاخىرلاشتۇرغۇچ |
12 * 14 |
Set |
1 |
|
9 |
قوش - ئاخىرلاشتۇرغۇچ |
14 * 17 |
Set |
1 |
|
10 |
screwdriver |
Phillips screwdriver |
Set |
1 |
|
11 |
screwdriver |
تەكشى - باش تارتقۇچ |
Set |
1 |
|
12 |
دومىلاش يىڭنىسى |
Set |
1 |
|
|
13 |
دىئافراگما كېسىش ماشىنىسى |
Set |
1 |
|
|
14 |
يېلىم كەسكۈچنى توختىتىڭ |
Set |
1 |
|
|
15 |
قۇتۇپ كېسىش پىچىقى |
Set |
1 |
|
|
16 |
قۇتۇپنىڭ ئاستى كېسىش |
Set |
1 |
|
|
17 |
Centering pin |
Set |
3 |
