باتارېيە ماتېرىياللىرىنى تەرەققىي قىلدۇرۇش ئۈچۈن پاتقاق ئارىلاشتۇرۇش سىستېمىسى

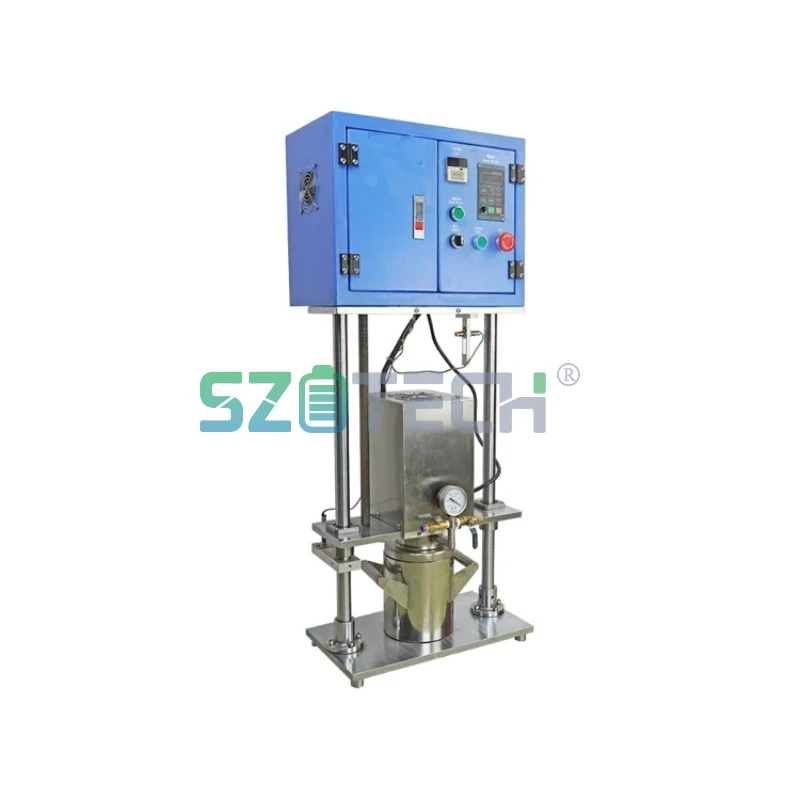

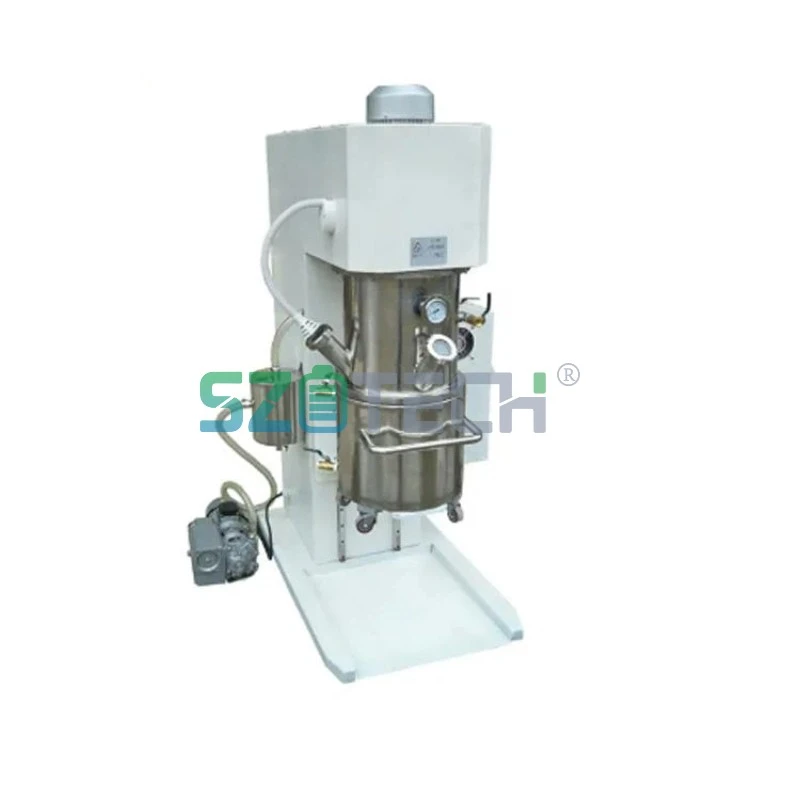

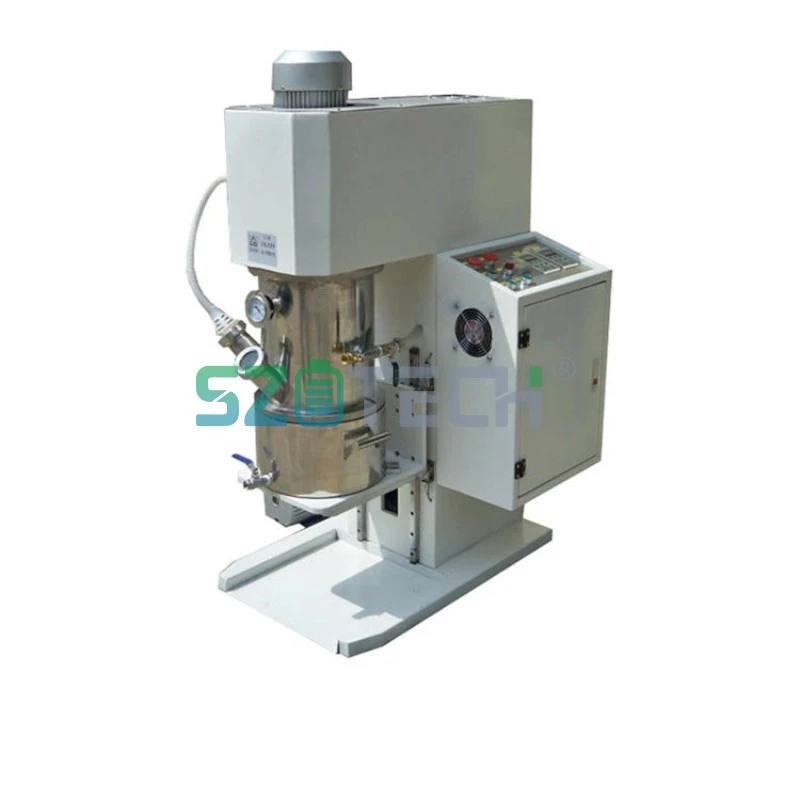

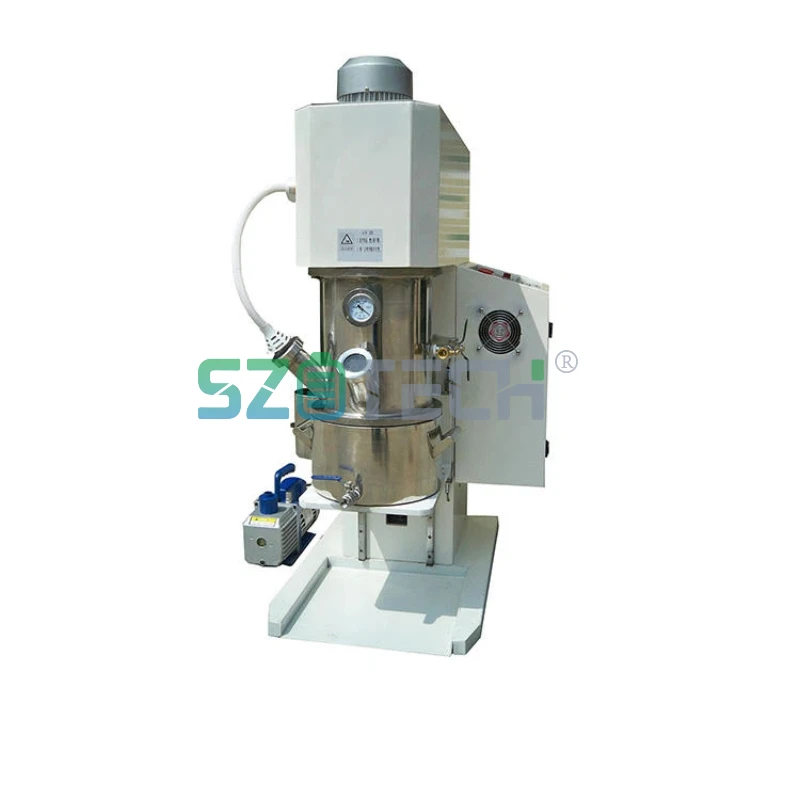

YC-10L پاتقاق ئارىلاشتۇرۇش سىستېمىسى باتارېيە ماتېرىياللىرىنى تەرەققىي قىلدۇرۇش ۋە كىچىك تۈركۈمدىكى ئېلېكترود پاتقاق تەييارلاش ئۈچۈن سەپلەنگەن. ئۇ ئوخشاش بىر ئارىلاشما قاچىدا ئايرىم-ئايرىم يۇقىرى سۈرئەتلىك تارقاق ئوق ۋە ۋاكۇئۇم مەشغۇلاتىدىن ئىبارەت ئىككى سەييارە قوزغىتىش تاختىسىنى ئىشلىتىدۇ.
سەييارە ئىنقىلابنىڭ سۈرئىتى 0-50 rpm ، لەيلىمە تاختا تېزلىكى 0-100 rpm. تارقاق ئوقتا 60 مىللىمېتىرلىق تارقاق دىسكا ئىشلىتىلگەن بولۇپ ، كەچ سائەت 6200 گىچە مەشغۇلات قىلىدۇ.
ئارىلاش تۇڭنىڭ 14L لايىھىلەش ھەجىمى ۋە 10L ئۈنۈملۈك خىزمەت مىقدارى بار. ئىچكى تام SUS304L داتلاشماس پولات بولۇپ ، 80 رېشاتكىلىق ئەينەك سىلىقلانغان. قوش تام تۇڭى ئايلانما سۇغا ئۇلاپ قىزىتىش ياكى سوۋۇتۇشقا بولىدۇ.
ۋاكۇئۇم مەشغۇلاتى -0.098 MPa دىن تۆۋەن ياكى تەڭ. ئۈستۈنكى تۇڭدا يۇمىلاق ئەينەك بىلەن ئىككى Φ80 مىللىمېتىرلىق كۆرۈش ئېغىزى بار بولۇپ ، مەشغۇلات جەريانىدا ئارىلاشتۇرۇش ھالىتىنى كۆرگىلى بولىدۇ.
ماتېرىيالنىڭ تېمپېراتۇرىسى 0 ~ 200 گرادۇسقىچە بولغان مېتال ئىسسىقلىق ساقلاش ماشىنىسى بىلەن ئۆلچىنىدۇ. كۆرسىتىلگەن تېمپېراتۇرا ئۆلچەش خاتالىقى ± 1 گرادۇس.
بۇ ماشىنا چوڭ كۆلەمدە ئىشلەپچىقىرىشتىن ئىلگىرى باتارېيە ماتېرىيال تەتقىقاتى ، پاتقاق شەكىللەندۈرۈش سىنىقى ۋە كىچىك تۈركۈمدىكى تەييارلىقلارغا ئىشلىتىلىدۇ.
ئاساسىي تېخنىكىلىق پارامېتىرلار
1. ماشىنا ئىسمى ۋە مودېل
ماشىنا تىپى:سەييارە ۋاكۇئۇم ئارىلاشتۇرغۇچ
مودېل:YC-10L
2. ئاساسىي قۇرۇلما
Cantilever نۇر ھالقىسى - قورال قۇرۇلمىسى
ئارىلاش تۇڭدىكى بىۋاسىتە تېمپېراتۇرىنى ئۆلچەش
ئىككى ئۈچ - ئۆلچەملىك ئايلانما غىدىقلاش تاختىسى
ئىككى يۇقىرى تارقاق دىسكا بىلەن بىر يۇقىرى - سۈرئەت تارقاق ئوق
Q235A كاربون پولاتتىن ياسالغان ماشىنا قوللاش رامكىسى
3. تۆۋەن ئارىلاش تۇڭ
تۇڭ چوڭلۇقى:00 300 × 200 مىللىمېتىر
لايىھىلەش مىقدارى: 14 L
ئۈنۈملۈك خىزمەت مىقدارى: 10 L
ئىچكى تام ماتېرىيالى:SUS304L داتلاشماس پولات
Surface تامام:ئەينەك سىلىقلانغان ، 80 گىرىت
ئارىلاش تۇڭ بىلەن ئۈستۈنكى تۇڭ تامغا ئۈزۈك بىلەن پېچەتلىنىپ ، كامېر ئىچىدىكى ۋاكۇئۇمنى ساقلايدۇ.
ئىسسىنىش ياكى سوۋۇتۇش ئۈچۈن ئايلانما سۇ سىستېمىسىغا ئۇلىنىش ئۈچۈن قوش - تام تۇڭ لايىھىسى
ئالماشتۇرۇش ۋە كۆپ مەشغۇلات دەۋرىيلىكى ئۈچۈن يۆتكىگىلى بولىدىغان تۇڭ لايىھىسى
ئىككى داتلاشماس پولات تۇتقۇچ
ئىككى G3 / 8 تېز - ئېچىۋېتىلگەن سۇ كىرىش ئېغىزى / چىقىش ئېغىزى
بىر G1 / 2 چىقىش ئېغىزى
4. ئۈستۈنكى تۇڭ
ماتېرىيال:SUS304L داتلاشماس پولات
قېلىنلىقى 10 مىللىمېتىر كېلىدىغان ئىككى Φ80 مىللىمېتىرلىق كۆرۈش ئېغىزى
كۆرۈش ئېغىزلىرى مەشغۇلات جەريانىدا ئارىلاشتۇرۇش جەريانىنى كۆزىتىشكە يول قويىدۇ
بىر DN80 تېز - ئېچىش پاراشوكى بېقىش ئېغىزى
پاراشوك بېقىش پورت ماتېرىيالى:SUS304L
ۋاكۇئۇم ئۇلىنىشى ئۈچۈن بىر DN8 ئۈچ - پارچە توپ كلاپانى
ئۈستۈنكى تۇڭنىڭ ئالدى تەرىپىگە ئورنىتىلغان ۋاكۇئۇم بېسىم ئۆلچەش ئەسۋابى
5. ئارىلاشتۇرۇش سىستېمىسى
ئىككى ئۈچ - ئۆلچەملىك ئايلانما غىدىقلاش تاختىسى سەييارە ئىنقىلاب بىلەن ھەمكارلىشىپ ، قوش - يەر شارىنى ئارىلاشتۇرۇش ھەرىكىتىنى ھاسىل قىلىدۇ.
پەلەمپەينى تازىلاش:3-6 مىللىمېتىر
Paddle - دىن - تۇڭ تامنى تازىلاش:2-4 مىللىمېتىر
سەييارە ئىنقىلاب سۈرئىتى:0–50 rpm ، قەدەمسىز تەڭشەش
پەلەمپەينىڭ سۈرئىتىنى قوزغىتىش:0–100 rpm ، قەدەمسىز تەڭشەش
6. Motor and Reducer
ماتور كۈچى:2.2 كىلوۋات ، 4 - قۇتۇپ ئۆزگىرىشچان چاستوتا ماتورى
ماتورلۇق قوغداش دەرىجىسى:IP54
Reducer:Cycloidal pinwheel ئازايتقۇچى
ئازايتىش نىسبىتى:تەخمىنەن 24: 1
مۇلازىمەت ئامىلى:fa=2.1
7
ماتېرىيال:SUS304L داتلاشماس پولات
ئىنچىكە قېلىپ ئارقىلىق ياسالغان پاتقاق
ئەينەك {{0} ished سىلىقلانغان يۈزى ، 80 گىرىت
بويتاقلار:FAG, Germany
8. يۇقىرى - سۈرئەت تارقاقلاشتۇرۇش سىستېمىسى
تارقاق ئوق ماتېرىيالى:SUS321 داتلاشماس پولات
تارقاق دىسكىنىڭ دىئامېتىرى:60 مىللىمېتىر
تارقاق دىسكا ماتېرىيالى:SUS304 داتلاشماس پولات
تارقىلىش سۈرئىتى:0–6200 rpm ، ئۆزگىرىشچان - چاستوتا تېزلىكىنى كونترول قىلىش
تارقاق ماتور:2 × 2.2 كىلوۋاتلىق ئۆزگىرىشچان - چاستوتا ماتورى
9. كۆتۈرۈش سىستېمىسى
تارتما كۆتۈرۈش مېخانىزمى
قۇرت چىشلىق چاقنى ئازايتىش كۈچى:0.37 كىلوۋات
سەكتىنى كۆتۈرۈش:380 mm
10. ۋاكۇئۇم سىستېمىسى
توپ كلاپان بىلەن ۋاكۇئۇم سۇيۇقلۇق بۇففېر باكى
بۇففېر باكىنىڭ ئاستىدىكى سۇ چىقىرىش ئېغىزى
بۇففېر باكى بىلەن ۋاكۇئۇم پومپىسى ئوتتۇرىسىدىكى مېتال شاللاق ئۇلىنىشى
ھەرىكەتچان تامغا:GB-103 مېخانىكىلىق تامغا
تۇراقلىق تامغا:FPM O - يۇقىرى - تېمپېراتۇرا بۆلەكلىرى ۋە تۆۋەن - تېمپېراتۇرا بۆلەكلىرى ئۈچۈن NBR O {{2} ring ئۈزۈك.
ئارىلاشتۇرۇش جەريانىدا ۋاكۇئۇم مەشغۇلاتى بار
ۋاكۇئۇم دەرىجىسى:-0.098 MPa دىن تۆۋەن ياكى تەڭ
ئۈستۈنكى تۇڭغا ئورنىتىلغان ۋاكۇئۇم بېسىم ئۆلچەش ئەسۋابى
ۋاكۇئۇم ئۇلىنىشى:G3 / 8 توپ كلاپانى
ماشىنا ئىستونىغا ئورنىتىلغان ۋاكۇئۇم بۇففېر ئۈسكۈنىسى
11. ئېلېكتر كونترول سىستېمىسى
- كۇنۇپكىنى كونترول قىلىڭ
تۆۋەن - توك بېسىمى ئېلېكتر زاپچاسلىرى:Chint
Inverter:ھازىرقى كونتروللار
ئىندۇكسىيە ئالماشتۇرۇش:سەپلىمىگە ئاساسەن Schneider ياكى Omron
12. تېمپېراتۇرا ئۆلچەش
Metal thermocouple
ماتېرىيال تېمپېراتۇرىسى دائىرىسى:0–200 گرادۇس
تېمپېراتۇرا سېنزورى ئارىلاش تۇڭنىڭ ئاستىغا ۋە ماتېرىيال بىلەن بىۋاسىتە ئۇچرىشىدۇ
تېمپېراتۇرىنى ئۆلچەش خاتالىقى:± 1 گرادۇس
13. كۆرۈنۈش تەلىپى
JBIT7669-2004 سۇلياۋ ئارىلاش ئۈسكۈنىلەرنىڭ تەلىپىگە ئاساسەن لايىھەلەنگەن
بوياق يۈزى تەكشى ، سىلىق ھەم رەڭ ۋە پارقىراق بولۇشى كېرەك
سىرلاش قورۇق ، پوستى ، بوياق ئېقىش ، ئاقما بەلگە ياكى كۆپۈكسىز ياخشى يېپىشقاقلىقى ۋە ئېلاستىكىلىقى بولۇشى كېرەك.
بوياق تەلىپى HG / T3228-2001 نىمۇ كۆرسىتىدۇ
14. بىخەتەرلىك سىستېمىسى
تۇڭنىڭ كۆتۈرۈلۈش ئورنىنى كونترول قىلىش ئۈچۈن چاستوتا ئايلاندۇرغۇچ ۋە ساياھەت چەكلىمىسى ئالماشتۇرۇلىدۇ.
تۇڭ كۆتۈرۈلگەندە ئارىلاشتۇرۇش ۋە تارقاقلاشتۇرۇش سىستېمىسى باشلىيالمايدۇ.
ئارىلاشتۇرۇش سىستېمىسى مەشغۇلات قىلغاندا ، تۇڭنى تۆۋەنلەتكىلى بولمايدۇ ، ئارىلاش تۇڭنى ئاچقىلى بولمايدۇ.
15. ئادەتتىكى ئۆلچەم
| پارامېتىر | Specification |
|---|---|
| ئومۇمىي ماشىنا كۈچى | 4.75 كىلوۋات |
| ئومۇمىي ئۆلچەم | 1150 × 780 × 1500 مىللىمېتىر |
| خىزمەت بېسىمى | 380 V |
| چاستوتىسى | 50 Hz |
| ئۈسكۈنىلەرنىڭ ئېغىرلىقى | تەخمىنەن . 580 kg |
ئىلتىماس دېلولىرى
پاتقاق ئارىلاشتۇرۇش سىستېمىسى ئىشلىتىلىدۇ:
Battery Battery material development
● ئېلېكترود پاتقاق شەكىللەندۈرۈش سىنىقى
● كىچىك تۈركۈمدىكى پاتقاق تەييارلاش
● تەجرىبىخانىنى ئارىلاشتۇرۇش سىناقلىرى
● Pilot scale process testing
ھەمكارلاشقۇچى شىركەت
سوئال
پاتقاق ئارىلاشتۇرۇش سىستېمىسىنىڭ ئۈنۈملۈك خىزمەت مىقدارى قانچىلىك؟
YC-10L نىڭ 14L لىق پاراخوت لايىھىلەش ھەجىمى ۋە 10L ئۈنۈملۈك خىزمەت مىقدارى بار.
قايسى ئارىلاشتۇرۇش سۈرئىتى بار؟
سەييارە ئىنقىلاب سۈرئىتى 0-50 rpm. قوزغىتىش تاختىسىنىڭ سۈرئىتى 0-100 rpm. ھەر ئىككىسىنى قەدەممۇ-قەدەم تەڭشىگىلى بولىدۇ.
ئەڭ چوڭ تارقىلىش سۈرئىتى نېمە؟
يۇقىرى سۈرئەتلىك تارقاقلاشتۇرۇش سىستېمىسى 6200 rpm غا يېتىدۇ ، 60 مىللىمېتىرلىق تارقاق دىسكىنى ئىشلىتىدۇ.
ئارىلاشتۇرغۇچ ۋاكۇئۇم ئاستىدا مەشغۇلات قىلالامدۇ؟
ھەئە. ئارىلاشتۇرغۇچ ۋاكۇئۇم ئاستىدا -0.098 MPa دىن تۆۋەن ياكى تەڭ بولىدۇ. ۋاكۇئۇملۇق بۇففېر باكى ۋە بېسىم ئۆلچەش ئەسۋابى بار.
ئارىلاش تۇڭنى قىزىتقىلى ياكى سوۋۇتقىلى بولامدۇ؟
ھەئە. قوش تام تۇڭنى ئىسسىنىش ياكى سوۋۇتۇش ئۈچۈن ئايلانما سۇ سىستېمىسىغا ئۇلىغىلى بولىدۇ. ماتېرىيالنىڭ تېمپېراتۇرىسىنى ئۆلچەش 0 دىن 200 گرادۇسقىچە بولىدۇ.
ماتېرىيال ئالاقىلىشىش يۈزىگە قانداق ماتېرىياللار ئىشلىتىلىدۇ؟
ئارىلاش تۇڭ ۋە ئارىلاشما تاختا SUS304L داتلاشماس پولاتتىن ياسالغان. تارقاق ئوق SUS321 داتلاشماس پولات. ئارىلاش تۇڭنىڭ ئىچكى تېمى ئەينەك بىلەن سىلىقلانغان بولۇپ ، 80 گىرادۇسقىچە.
تىجارەتچى ئارىلاشتۇرۇش جەريانىنى كۆزىتەلەمدۇ؟
ھەئە. ئۈستۈنكى تۇڭغا 10 مىللىمېتىرلىق ئەينەك قويۇلغان ئىككى Φ80 مىللىمېتىرلىق ئىككى ئېغىز ئورنىتىلغان.
قايسى بىخەتەرلىك ئىقتىدارلىرى بار؟
كۆتۈرۈش سىستېمىسى ۋە ئارىلاشتۇرۇش سىستېمىسى چاستوتا ئايلاندۇرغۇچ ۋە ساياھەت چەكلىمىسى ئالماشتۇرۇلغان. ئارىلاشتۇرۇش ۋە تارقاقلاشتۇرۇش سىستېمىسى تۇڭنى كۆتۈرگەندە قوزغالمايدۇ ، ماشىنا ئىشلەۋاتقاندا تۇڭنى تۆۋەنلەتكىلى ياكى ئاچقىلى بولمايدۇ.
