بۇ OCV (ئوچۇق توك بېسىمى) ۋە IR (ئىچكى قارشىلىق) سىنىقى باتارېيە ھۈجەيرىلىرىنىڭ تېز ، - بۇزغۇنچىلىق سۈپىتىنى تەكشۈرۈش ئۈچۈن لايىھەلەنگەن ئېنىق قورال. ئۇ ئىككى ھالقىلىق ئۆلچەش ئېلىپ بارىدۇ: تۇراقلىق ئوچۇق توك بېسىمى توك ۋە توكنىڭ ئەھۋالىنى باھالايدۇ ، DC ئىچكى قارشىلىق كۈچى ئادەتتە DC يۈك ئۇسۇلى ئارقىلىق توك سىغىمى ۋە ئۇلىنىش پۈتۈنلۈكىنى باھالايدۇ.
يۇقىرى - سۈرئەتنى ئۆلچەش (كۆپىنچە سېكۇنت ئىچىدە) ، مىلۋولت - سەۋىيىدىكى توك بېسىمىنىڭ توغرىلىقى ۋە مىليوخم - سەۋىيىگە قارشى تۇرۇش ئېنىقلىقى بار ، بۇ ئورۇندۇق - ئۈستى ياكى - سىزىق سىنىقىدا ئىشلەپچىقىرىش لىنىيىسىدىكى% 100 تەكشۈرۈشتە ئىنتايىن مۇھىم. بۇ OCV ھۈجەيرىسىنى تەكشۈرۈش ماشىنىسى شەكىللىنىش ياكى دەرىجىگە ئايرىشتىن ئىلگىرى توك بېسىمىنىڭ نورمالسىزلىقى ياكى ئىچكى قارشىلىقى يۇقىرى كەمتۈك ھۈجەيرىلەرنى ئۈنۈملۈك پەرقلەندۈرۈپ ، تۈركۈملەرنىڭ بىردەكلىكىگە كاپالەتلىك قىلىدۇ. ئۇنىڭ مۇقىم ، قايتا-قايتا ئۆلچەش ۋە سانلىق مەلۇمات خاتىرىلەش ئىقتىدارى باتارېيەنى ئۈنۈملۈك رەتلەش ۋە ئىشلەپچىقىرىش ۋە سۈپەت كونترول تەجرىبىخانىسىدىكى ئىشەنچلىك ئورالما قۇراشتۇرۇشنىڭ ئاساسى.

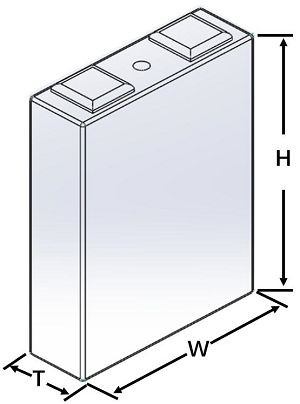

قوللىنىش ئۆلچىمى ۋە دائىرىسى
|
|
size |
ماسلىشىش دائىرىسى |
|
ھۈجەيرە ئېگىزلىكى (H) |
118 ~ 210mm |
|
|
كاتەكچىنىڭ كەڭلىكى (W) |
130 ~ 173mm |
|
|
ھۈجەيرە قېلىنلىقى (T) |
36 ~ 72mm |
ئۈسكۈنىنىڭ تەركىبى
بۇ ئۈسكۈنە سىكانېرلاش سىستېمىسى ، سىناق قۇرۇلمىسى ۋە OCV سىناق سىستېمىسىدىن ئىبارەت ئۈچ تەركىبتىن تەركىب تاپقان.
سىكانېرلاش سىستېمىسى
ھۈجەيرىنى قولدا سىكانىرلاڭ.
سايىلىغاندىن كېيىن ، غول كومپيۇتېر سانلىق مەلۇماتلىرىنى باش ئاپپارات يۇمشاق دېتالىغا يۈكلەڭ.
ماشىنا ئادەم قول سىستېمىسىنى سىناڭ
سىناق قۇرۇلمىسى كۆتۈرۈش مېخانىزمى ، سىناق تەكشۈرۈش مېخانىزمى ۋە ھۈجەيرە ئورۇن بەلگىلەش مېخانىزمىدىن تەركىب تاپىدۇ.
QR كودىنى سىكاننېرلاش تاماملانغاندىن كېيىن ، ئورۇن بەلگىلەش مېخانىزمى باتارېيە ھۈجەيرىسىنى ئورۇنلاشتۇرىدۇ. ئورۇن بەلگىلەش تاماملانغاندىن كېيىن ، سىناق ماشىنا ئادەم قولى تەكشۈرۈش مېخانىزىمى بىلەن تۆۋەنلەپ ، باتارېيە ھۈجەيرىسىدە ئوچۇق - توك يولى بېسىمى (OCV) سىنىقى قىلىدۇ.
سىناق بېسىش سىلىندىر ئۇسۇلىنى قوللىنىدۇ.
OCV سىناق سىستېمىسى
بۇ سىستېما سىناق قوراللىرى ۋە سىناق كابېللىرىنى ئۆز ئىچىگە ئالىدۇ.
ئۈسكۈنىلەرنىڭ مەشغۇلات تەرتىپى
سالاھىيەت
|
ئۈسكۈنىلەرنىڭ قۇرۇلمىسى |
||
|
زاكاز نومۇرى |
تۈر |
تېخنىكىلىق پارامېتىر |
|
1 |
ئۈسكۈنىنىڭ قانال سانى |
ھەر بىر سىناقتا 1 باتارېيەنى سىناڭ |
|
2 |
ماشىنا رەڭگى |
ئۆلچەملىك ئىللىق 1C (ئىختىيارىي) |
|
3 |
خىزمەت توك بىلەن تەمىنلەش |
AC220V ± 10% ئۈچ - باسقۇچ بەش - سىم ، 50HZ |
|
4 |
خىزمەت مۇھىتى |
مۇھىت تېمپېراتۇرىسى: 10-40 گرادۇس نىسپىي نەملىك:% 60 تىن تۆۋەن ياكى تەڭ |
|
5 |
خىزمەت ھاۋا مەنبەسى |
0.5-0.8MPa |
|
6 |
ئۆسۈملۈك ئىقتىدارى |
1.0KW دىن تۆۋەن ياكى تەڭ |
|
7 |
ئۈسكۈنىلەرنىڭ ئېغىرلىقى |
500 كىلوگىرامدىن تۆۋەن ياكى تەڭ |
|
سىناق تەشكىلاتى |
||
|
زاكاز نومۇرى |
تۈر |
تېخنىكىلىق پارامېتىر |
|
1 |
تەكشۈرۈش |
نۆۋەتتىكى يىڭنە سانجىپ ، بېشى ئالتۇن - يالىتىلغان بولۇپ ، توك ئۆتۈش ۋە توك بېسىمىنى ئەۋرىشكە ئېلىشنىڭ توغرىلىقىغا كاپالەتلىك قىلىدۇ |
|
2 |
تەكشۈرۈش سانىنى تەكشۈرۈش |
20 مىڭ قېتىمدىن چوڭ ياكى تەڭ |
|
3 |
ئالاقىلىشىش قارشىلىقىنى تەكشۈرۈڭ |
5mΩ دىن تۆۋەن ياكى تەڭ |
|
OCV سىستېمىسى |
||
|
زاكاز نومۇرى |
تۈر |
تېخنىكىلىق پارامېتىر |
|
1 |
سىناق سىمى |
بۇرمىلانغان قالقان جۈپ |
|
2 |
test instrumentation |
Sunny |
|
3 |
توك بېسىمىنىڭ توغرىلىق دەرىجىسى |
± (0.0035% set +0.0005% FS) |
|
4 |
توك بېسىمىنىڭ ئېنىقلىق دەرىجىسى |
10μV |
|
5 |
ئىچكى قارشىلىق سىنىقى دائىرىسى |
0-3mΩ |
|
6 |
ئىچكى قارشىلىق سىنىقى |
± 0.5% rdg. ± 10dgt |
|
7 |
ئىچكى قارشىلىق ئېنىقلىقى |
0.1μΩ |
|
8 |
GRR |
% 10 دىن تۆۋەن ياكى تەڭ |
|
9 |
نۆل تەخسە |
«گوڭ» خاراكتېرى - شەكىللىك لايىھە [BT3562 نىڭ بىرىنچى نۇسخىسى (A980 - 00) نىپپون ئېلېكتر چەكلىك شىركىتى 12-قوشۇمچە ماتېرىيالدا كۆرسىتىلگەن ، 9454 نىڭ نۆل تەڭشەش پرىنسىپى تەپسىلىي بايان قىلىنغان] |
|
10 |
ئىچكى قارشىلىق ئۇستىسى |
ئۆلچەملىك قارشىلىق قىممىتى 25 mΩ ± 0.5 mΩ |
|
11 |
يەرلىك نازارەت كومپيۇتېر |
سەپلىمە تەلىپى (A تەرەپ تەمىنلىگەن): مەشغۇلات سىستېمىسى: Windows 10 ياكى ئۇنىڭدىن يۇقىرى نەشرى خەنزۇچە تىل: ئاددىيلاشتۇرۇلغان خەنزۇچە CPU: Intel Core i7 ياكى ئۇنىڭدىن يۇقىرى نەشرى ئىچكى ساقلىغۇچ: 12GB ياكى ئۇنىڭدىن يۇقىرى قاتتىق دىسكا: 1TB ياكى ئۇنىڭدىن يۇقىرى كۆرسىتىش: 19 دىيۇم ياكى ئۇنىڭدىن يۇقىرى سۇيۇق كرىستاللىق ئېكران |
