ئۇلترا ئاۋاز دولقۇنىلىق كەپشەرلەش ماشىنىسى

بۇ ئىپتىدائىي ئاليۇمىن قېپى ھۈجەيرىسى ئۇلترا ئاۋاز دولقۇنىدىكى كەپشەرلەش ماشىنىسى يادرولۇق ھۈجەيرە قۇراشتۇرۇشتىكى ھالقىلىق ماشىنا بولۇپ ، مېدۇزا دورىسى تىزىش ۋە قىزىق بېسىشتىن كېيىن مەشغۇلات قىلىدۇ. ئۇ ئۇلترا ئاۋاز دولقۇنى ئارقىلىق ئۆز-ئارا ئۇلىنىش بەتكۈچلىرىنى بىۋاسىتە - پىرىسلانغان ، مۇقىملاشتۇرۇلغان مېدۇزا تاختىلىرىغا بىۋاسىتە كاتەكچە كەپشەرلەش ئارقىلىق موھىم ئىچكى ئېلېكتر ئۇلىنىشىنى ئەمەلگە ئاشۇرىدۇ. بۇ جەريان قاتتىق - ھالەت ، تۆۋەن - قارشىلىق رىشتىسىنى ھاسىل قىلىپ ، ئىسسىق - بېسىلغان ئېلېكترودنىڭ مۇكەممەللىكىنى ساقلايدۇ. بۇ ئىقتىدارلىق ، مۇستەقىل ھۈجەيرە قۇرۇش ، كېيىنكى تېرمىنالنى قىستۇرۇش ۋە تېرمىنال كەپشەرلەش ئۈچۈن بىرلىككە كەلگەن تېرمىنال تەييارلاشتىكى ئېنىق بىر قەدەم. بۇ ماشىنا ئايرىم ھۈجەيرىلەرنى مودۇلغا ئۇلاش ئۈچۈن ئەمەس ، بىر ھۈجەيرە ئىچىدە ئېلېكتر يولىنى ياساشنىڭ ئاساسى.



تېخنىكىلىق پارامېتىر تەلىپى



1. قوللىنىشچان مەھسۇلات ئۆلچىمى: 20K6000W

2. كاتەكچىنىڭ چوڭ-كىچىكلىكى ئۆلچىمى: (قېلىنلىقى * كەڭلىكى * ياپقۇچ تاختىسىنى ئۆز ئىچىگە ئالىدۇ)

باتارېيە لايىھە مودېلى: 280AH كاتەكچىسى



3. ئاساسلىق تېخنىكىلىق پارامېتىرلار



تۈر	ئىسمى
	SZO-2060
1. ئاساسى ماتېرىيال
1.1 Cathode
1.1.1 ئاساسى ماتېرىيال (ئېلېكترود)	ئاليۇمىن ياپراقچىسى
1.1.2 ئاساسى (ئېلېكترود) قېلىنلىقى	12-16um
1.1.3 Pad (تېرمىنال) ماتېرىيالى	ئاليۇمىن بەتكۈچ
1.1.4 سىم	0.2
1.2 Anode
1.2.1 Substrate (ئېلېكترود) ماتېرىيالى	مىس ياپراقچىسى
1.2.2 Substrate (ئېلېكترود) قېلىنلىقى	6-8um
1.2.3 Pad (تېرمىنال) ماتېرىيالى	Nickel anode
1.2.4 Pad (تېرمىنال) قېلىنلىقى	0.2
2. باتارېيە ھۈجەيرىسى
2.1 تىكىش جەريانى
2.2 قاپلاشنىڭ ئەڭ يۇقىرى قەۋىتى (قوبۇل قىلىش ئۆلچىمى)
2.3 ھۈجەيرە قېلىنلىقى
3. قۇتۇپ قۇلاق كەپشەرلەش
3.1 قۇتۇپ قۇلاق كەپشەرلەش ئۇسۇلى	80 قەۋەت
3.2 قۇتۇپ قۇلاق كەپشەرلەش يۆنىلىشى	تىك ياكى توغرىسىغا
3.3 كەپشەرلەش ئۇزۇنلۇقى	18
3.4 كەپشەرلەنگەن مونچاق كەڭلىكى	5
3.5 كەپشەرلەش ۋاقتى	2S
3.6 كەپشەرلەش نۇقتىسى	2 قۇر
3.7 بېسىم	0MPa دىن 1 MPa غىچە تەڭشىگىلى بولىدۇ
3.8 ۋاقىت تەڭشەش دائىرىسى	0 دىن 60 سېكۇنتقىچە تەڭشىگىلى بولىدۇ
3.9 كەپشەرلەنگەن يەر يۈزى	100،000 دىن چوڭ ياكى تەڭ
4. كەپشەرلەش ئۆلچىمى
4.1 كەپشەرلەش باش ماتېرىيالى	يۇقىرى - تېز پولات
4.2 كەپشەرلەش نۇقتىسىنىڭ ئېگىزلىكى	1mm
4.3 كەپشەرلەش نۇقتىسى / ئايلانما تارقىتىش	ئۈستۈنكى كەپشەرلەش بېشىنىڭ تۈز ياكى گۈرۈچ - نەقىش شەكلى بار ، تۆۋەنكى قېلىپتا تور شەكلى بار.
4.4 كەپشەرلەش بېشىدىن كەپشەرلەش يۈزىنىڭ ئېگىزلىكى	＞ 5mm
4.5 كەپشەرلەش بېشىنىڭ ئۇزۇنلۇقى	130mm دىن چوڭ ياكى تەڭ
4.6 كەپشەرلەش بېشىنىڭ كەپشەرلەش يۈزى بار	2

4.7 كەپشەرلەش باش ئورنىتىش يۆنىلىشى	كەڭ دائىرىدە
4.8 تەڭشىگىلى بولىدىغان ئامپلىتسىيە دائىرىسى	يېرىمى - دولقۇن 20 ~ 40um
5. Transducer
5.1 ئۆزگەرتكۈچ ئارىسىدىكى چاستوتا پەرقى	400Hz دىن تۆۋەن ياكى تەڭ
5.2 تىرانسفورموتور ئارىسىدىكى توسالغۇ پەرقى	4Ω دىن تۆۋەن ياكى تەڭ
5.3 تىڭشىغۇچنىڭ ئىقتىدارى پەرقى	400PF دىن تۆۋەن ياكى تەڭ
5.4 ئۆتكۈزگۈچ ۋە تۇرالغۇنىڭ ئىزولياتسىيىلىك قارشىلىقى	30MΩ دىن چوڭ ياكى تەڭ
5.5 قۇۋۋەت چىدامچانلىقى	6000W + (چوققا)
6. ئۇلترا ئاۋاز دولقۇنى گېنېراتورى
6.1 چاستوتىنى كونترول قىلىش ئۇسۇلى	چاستوتا تەڭشىگىلى بولىدىغان - قۇرۇلدى
6.2 تۇراقلىق ئامپلۇتسىيە ئىقتىدارى	توك بىلەن تەمىنلەش تۇراقلىق توك بېسىمى تۇراقلىق توك (تۇراقلىق ئامپلىتسىيە)
6.3 ئامپلىتسىيەنى چەكسىز تەڭشىگىلى بولىدۇ	ئۈزلۈكسىز تەڭشەش
7. مەھسۇلاتلار
7.1 كۆرۈنۈش	يالغان ساتماسلىق ، سىڭىپ كىرىش ، ئېقىپ كېتىش ، قاتتىق كەپشەرلەش ۋە قاتلاملىق سىڭىپ كىرىش بولمايدۇ
7.2 قوبۇل قىلىش ئۆلچىمى	تېخنىكا جەھەتتە ، ئاساسلىق ئۆلچەش كۆرسەتكۈچى شۇكى ، كەپشەرلەش ئۈنۈمى ئىشلەپچىقارغۇچىنىڭ تەلىپىگە ماس كېلىدۇ ھەمدە ئىشلەپچىقىرىش ئىقتىدارىغا كاپالەتلىك قىلىدۇ
8. ئۈسكۈنىلەرنىڭ ئۆمرىنى لايىھىلەش	8-10 يىل



ئۈسكۈنىلەرنىڭ زاپچاسلىرى (ئىشلەپچىقىرىش لىنىيىسى)

1. ئۈسكۈنىلەرنىڭ خىزمەت پرىنسىپى

ئۆتكۈزگۈچ ئۇلترا ئاۋاز دولقۇنىدىكى يۇقىرى - قۇۋۋەت تەۋرىنىش سىگنالىنى ماس كېلىدىغان مېخانىك ئېنېرگىيەنىڭ چاستوتىسىغا ئايلاندۇرىدۇ ، بۇ كەپشەرلىنىدىغان مېتال ۋاراقنىڭ كۆرۈنمە يۈزىگە قوللىنىلىدۇ ، شۇنىڭ بىلەن مېتال ۋاراق كۆرۈنمە يۈزىدە شۇ ھامان قىزىتىلىدۇ ، ئاندىن مېتال رېشاتكىدىكى زەررىچىلەر ئۆز-ئارا سىڭىپ كىرىدۇ.



2. ئۈسكۈنىلەرنىڭ قۇرۇلمىسى

مېتال كەپشەرلەش ماشىنىسى ئاساسلىقى ئۇلترا ئاۋاز دولقۇنى گېنېراتورى ، ئۆتكۈزگۈچ ، قېلىپ ، ئۆپكە بۆلەكلىرى ، رامكا قاتارلىقلاردىن تەركىب تاپقان.



3. ئۈسكۈنىنىڭ ئىقتىدار ئۆلچىمى

بىرلىك تىپى	ئاۋاز چاستوتىسى	ئۇلترا ئاۋاز دولقۇنى	بېسىم	كەپشەرلەش ۋاقتى	توك بېسىمى	ئېغىرلىقى
SZO-2060	20KHz	6000W	0.2-0.8MPA	0.6S دىن تۆۋەن	380V / 50Hz	60KG



4. ئۈسكۈنىنىڭ ئالاھىدىلىكى

JHN2060 ئىقتىدار ئىقتىدارلىرى

A. ئىلغار تۇراقلىق توك ۋە توك بېسىمى توك يولى تېخنىكىسى بىلەن تەمىنلەنگەن ، ئۇدا تەڭشىگىلى بولىدىغان ئۇلترا ئاۋاز دولقۇنى ئامپلىتۇدىيىسى بار.

B. ئىككىلەمچى ئۇلترا ئاۋاز دولقۇنى تېخنىكىسى قوللىنىلغان ئەقلىي ئىقتىدارلىق ICS ئىشكاپ كونترول سىستېمىسى سەپلەنگەن ، بۇ سىستېما قوزغالغاندىن كېيىن ئاپتوماتىك - تەكشۈرۈش ئېلىپ بارىدۇ ، ئەقلىي تەۋرىنىش بۆلەكلىرىنى قوزغىتىدۇ ، ئاپتوماتىك ئىز قوغلاش بىلەن تەمىنلەيدۇ ھەمدە ماشىنىغا سىگنال يەتكۈزۈشنى قوللايدۇ.

C. ئالدى - ئاخىرقى مېخانىكىلىق قۇرۇلمىغا گېرمانىيە X - تىپلىق يېتەكچى تۆمۈر يول سىستېمىسى ئىشلىتىلگەن بولۇپ ، ئالاھىدە ئېنىقلىققا كاپالەتلىك قىلىدۇ.

D. قوغداش سىستېمىسى:

⑴ توك بېسىمىنى قوغداش سىستېمىسى (مەشغۇلات بېسىمى دائىرىسى 360V-400V); ئاپتوماتىك بېسىمنى مۇقىملاشتۇرۇش جەريانىدا ماشىنىنىڭ چىقىرىش قۇۋۋىتى ۋە خىزمەت چاستوتىسىنى ساقلايدۇ.

⑵ نورمىدىن ئاشۇرۇپ قوغداش سىستېمىسى; ⑶ ھەددىدىن زىيادە قوغداش Power توك بىلەن تەمىنلەش چاستوتىسىنىڭ مۇقىمسىزلىقىنى ئاپتوماتىك تولۇقلاش ؛ (5) كەپشەرلەش نورمىدىن ئاشۇرۇپ يۈك بېسىشتىن مۇداپىئەلىنىش سىگنالى

E. ئۈسكۈنىدىكى بارلىق ئۆلچەش ئەسۋابلىرى ئۆلچەم بىرلىكىنى ئىشلىتىشى كېرەك.

F. كومپيۇتېر سانلىق مەلۇماتلىرىنى نازارەت قىلىش ۋە سانلىق مەلۇماتلارنى يوللاش.

G. ئەقلىي ئىقتىدارلىق ICS سىستېمىسى

ئەقلىي ئىقتىدارلىق ئۆزەك رەقەملىك توك يولى ، مەركىزىي بىر تەرەپ قىلىش سىستېمىسىنىڭ يۇقىرى - زىچلىقى بىر گەۋدىلەشتۈرۈلگەن ، مىللىمېتىر سېكۇنت ئەۋرىشكىسىنى كونترول قىلىش.

H. ئاپتوماتىك ئىز قوغلاش ئارقىلىق ئەقلىي ئىقتىدارلىق ئامپلىتسىيە بۆلىكى

0-1000ms ۋاقىت ئىچىدە ئامپلىتسىيەنى% 1 تىن% 100 كىچە تەڭشىگىلى بولىدۇ ، ئوخشىمىغان كەپشەرلەش جەريانىغا تېخىمۇ ياخشى ماسلىشالايسىز ، بۇنداق بولغاندا ماشىنا خالىغانچە ماڭالايدۇ.

I. سىستېما كۈچى {{1} self ئۆزى - سىناق ۋە ئاپتوماتىك چاستوتا ئىزدەش

كەپشەرلەش بېشى ئالماشتۇرۇلغان ياكى رېمونت قىلىنغاندىن كېيىن ، بۇ سىستېمىنى قايتا تەڭشەشنىڭ ھاجىتى يوق (باشقا دۆلەت ئىچىدىكى شىركەتلەر كونا رادىئوغا ئوخشاش گېنېراتورنىڭ رېزونانس چاستوتىنى ئىزدەشى كېرەك).

J. مەشغۇلات جەريانىدا ئاپتوماتىك چاستوتا ئىز قوغلاش

مەشغۇلات جەريانىدا ، كەپشەرلەش بېشى ۋە ئۆتكۈزگۈچ چاستوتىسى تېمپېراتۇرا ۋە يۈكنىڭ ئۆزگىرىشى بىلەن تولۇقلىنىدۇ. جىنخې نېڭ ئەقلىي ئىقتىدارلىق كەپشەرلەش ماشىنىسى پۈتكۈل دائىرىدە ئۆتكۈزگۈچنىڭ رېزونانس چاستوتىنى ئاپتوماتىك ئىزدەپ ۋە ئىز قوغلاپ ، ئۆتكۈزگۈچنىڭ ھەمىشە رېزونانس ھالەتتە ئىشلىشىگە كاپالەتلىك قىلىدۇ ، ئۈسكۈنىلەرنىڭ ئۈنۈملۈك ئىشلىشىگە كاپالەتلىك قىلىدۇ ، كەپشەرلەش تېخىمۇ مۇقىم ۋە ئىشەنچلىك بولىدۇ.

K. ئېنېرگىيە ۋە ئەقلىي ۋاقىتنى ئۆز ئىچىگە ئالغان كۆپ خىل كەپشەرلەش شەكلى بار

ئوخشىمىغان كەپشەرلەش شەكلى ئوخشىمىغان كەپشەرلەش تەلىپىگە ماسلىشىپ ، تېخىمۇ ياخشى كەپشەرلەش ئۈنۈمىگە ئېرىشىدۇ.

L . 7-20 كەپشەرلەش پارامېتىرلىرىنى ئالدىن بەلگىلىگىلى بولىدۇ

ئوخشىمىغان كەپشەرلەش جەريانىنىڭ تەلىپىگە ماسلىشىش ئۈچۈن 7-20 كەپشەرلەش پارامېتىرىنى ئالدىن بەلگىلىگىلى بولىدۇ ، تىجارەتچى سانلىق مەلۇماتنى كەپشەرلەشكە بىۋاسىتە ئېرىشەلەيدۇ ، بۇ خىزمەت ئۈنۈمىنى زور دەرىجىدە ئۆستۈرىدۇ.

M . 7- دىيۇملۇق HD سېزىمچان ئېكران

بىۋاسىتە HD مەشغۇلات سېستىمىسى بار چوڭ HD ئادەم - ماشىنا سېزىمچان ئېكرانى.

N. كەپشەرلەش ئىقتىدارىنىڭ رەقەملىك تەسۋىرى ۋە كەپشەرلەش جەريانىنىڭ گرافىكلىق ئىپادىلىنىشى

كەپشەرلەش ئۈنۈمى يۇقىرى - ئېنىقلىقتىكى ئىنسان - ماشىنا سېزىمچان ئېكرانىدىكى سانلىق مەلۇماتلار ئارقىلىق كۆرسىتىلىدۇ ، كەپشەرلەش جەريانى ئەگرى سىزىقتا كۆرسىتىلىدۇ ، بۇنداق بولغاندا ئۈنۈم سانلىق مەلۇمات ئارقىلىق سۆزلىنىدۇ.

O. ئۆلچەملىك ئالاقە كېلىشىمنامىسى ئارقىلىق چىقىرىش كەپشەرلەش نەتىجىسى

كەپشەرلەش سانلىق مەلۇماتلىرىنى سۈپەتلىك موڭ كوكنىڭ نازارەت كومپيۇتېرىغا يەتكۈزگىلى بولىدۇ ، بۇنداق بولغاندا كەپشەرلەش سانلىق مەلۇماتلىرىنى ئىز قوغلاپ ، كەمتۈكلۈك نىسبىتىنى تۆۋەنلەتكىلى بولىدۇ.

P. سىستېما بىخەتەرلىكىنى قوغداش ۋە نازارەت قىلىش

ئەقلىي ئىقتىدارلىق سىستېما قوغداش ئۈسكۈنىڭىزنى سوقۇلۇشتىن ساقلايدۇ. (باشقا دۆلەت ئىچىدىكى داڭلىق ماركىلارنىڭ كونا مودېللىرى دائىم چاتاق چىقماسلىق سەۋەبىدىن چۈشۈپ كېتىدۇ.)

مۇخبىر: ئاگاھلاندۇرۇش چىقىرىش ۋە ئەسلىگە كەلتۈرۈش ئىقتىدارى

سۈپەت كونتروللۇقىنى تېخىمۇ جايىدا قىلىش ئۈچۈن ئوخشىمىغان ئاگاھلاندۇرۇش قىممىتىنى تەڭشىيەلەيسىز.

R: كۆپ - دەرىجىلىك پارول قوغداشنى تەڭشەڭ

باشقۇرغۇچى خاتالىق كۆرۈنمە يۈزىنى مەشغۇلات كۆرۈنمە يۈزىدىن ئايرىش ئۈچۈن كۆپ - دەرىجىلىك مەخپىي نومۇر قوغداشنى تەڭشىيەلەيسىز.



5. ئۈسكۈنىنىڭ چوڭلۇقى

5.1 گېنېراتورنىڭ ئۆلچىمى (ئۇزۇنلۇقى x كەڭلىكى x ئېگىزلىكى): 515mm x 410mm x 170mm; ئېغىرلىقى: 30 ~ 48KG.

5.2 باش ئۆلچىمى (ئۇزۇنلۇقى x كەڭلىكى x ئېگىزلىكى): 480mm x 200mm x 480mm; ئېغىرلىقى: 30-45 كىلوگىرام.

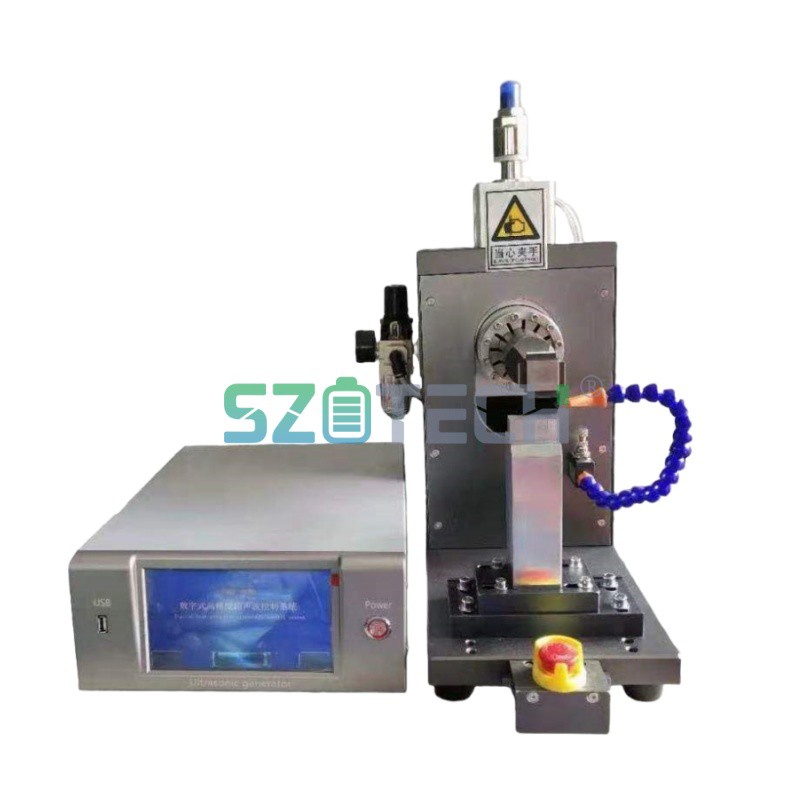

6. ئۈسكۈنىلەرنىڭ فىزىكىلىق رەسىمى: (بۇ رەسىم پەقەت پايدىلىنىشقا ئىشلىتىلىدۇ ، ئەمەلىي مەھسۇلاتقا ئاساسەن)







7. ئۈسكۈنىلەرنىڭ تەركىب تىزىملىكى

زاكاز نومۇرى	تەشكىلات ئىسمى	function	مىقدارى
1	ئۇلترا ئاۋاز دولقۇنى گېنېراتورى	سانائەت چاستوتىسىنى 20KHz لىق ئۇلترا ئاۋاز دولقۇنى بىلەن تەۋرىنىش ئېقىمىغا ئايلاندۇرىدىغان چاستوتا ئايلاندۇرۇش ئۈسكۈنىسى	1 set
2-01	تەۋرىنىش سىستېمىسى - transducer	پيېزو ئېلېكتر ئۈنۈمى گېنېراتورغا تەمىنلەنگەن ئۇلترا ئاۋاز دولقۇنىدىكى چاستوتا ئېلېكتر ئېنېرگىيىسىنى مېخانىكىلىق تەۋرىنىش ئېنېرگىيىسىگە ئايلاندۇرىدۇ	1 تارماق
2-02	تەۋرىنىش سىستېمىسى - ئامپلىتسىيە تاياقچىسى	ئامپلىتسىيەنى ئۆزگەرتىڭ	1 تارماق
2-03	تەۋرىنىش سىستېمىسى - كەپشەرلەش بېشى	كەپشەرلىنىدىغان مېتال ۋاراقنىڭ كۆرۈنمە يۈزىگە مېخانىك ئېنېرگىيە ئىشلىتىڭ	1
3	Rack (Head)	مۇقىم تەۋرىنىش سىستېمىسىنىڭ مېخانىك ۋە ئۆپكە زاپچاسلىرى	1 set
4	سىملىق ئۇلىنىش	ئۇلترا ئاۋاز دولقۇنى گېنېراتورنى رېشاتكىغا (باش) ئۇلاڭ	2 تۈر



ئاساسلىق ئۈسكۈنىلەرنىڭ زاپچاسلىرىنى لايىھىلەش ئۆلچىمى



1. ئايلانما بۆلەك (ئىقتىدار ۋە يولغا قويۇش ئۇسۇلى)

سان	زاپچاس ئىسمى	ئىقتىدار ۋە يولغا قويۇش
1	main switch	ئاساسلىق توك بىلەن تەمىنلەشنى كونترول قىلىڭ
2	AC ئالاقىلاشقۇچى	ئاساسلىق توك ئېقىمى
3	ئالماشتۇرۇش ھالىتى توك بىلەن تەمىنلەش	توك بېسىمى ۋە توكنى تۇراقلاشتۇرۇش (دائىملىق ئامپلىتسىيە)
4	ئۇلترا ئاۋاز دولقۇنى گېنېراتورى - باش تاختا	تەۋرىنىش ئېلېكتر سىگنالى ھاسىل قىلىڭ.
5	ئۇلترا ئاۋاز دولقۇنى گېنېراتورى - قۇۋۋەت كۈچەيتكۈچ مودۇلى	قۇۋۋەت كۈچەيتكۈچ.
6	ئۇلترا ئاۋاز دولقۇنى گېنېراتورى - چىقىرىش تىرانسفورموتور	چىقىرىش تەۋرىنىش سىگنالى ۋە توسالغۇ ماسلاشتۇرۇش.
7	كونترول تاختىسى - LOGO	خىزمەت جەدۋىلىنى كونترول قىلىش
8	پروگرامما كونترول تاختىسى - LOGO - TD كۆرۈنمە يۈزى	مەشغۇلات تاختىسى
